Detail produk:
|
Bahan utama: | baja Q355B | Warna: | Merah, biru, kuning, Sesuai permintaan Anda |
---|---|---|---|
Panjang: | 4m-12m | Berat badan: | 200-3000 |
Kapasitas Ember: | 0.1 cbm-1.2 cbm | CIRI: | Tahan lama |
Cahaya Tinggi: | Multi-Fungsi Excavator Sliding Arm,Lengan Excavator Luncur yang awet,Lengan Excavator Sliding Untuk Komatsu |
Catalogue ZH Excavator Boom Arm.pdf

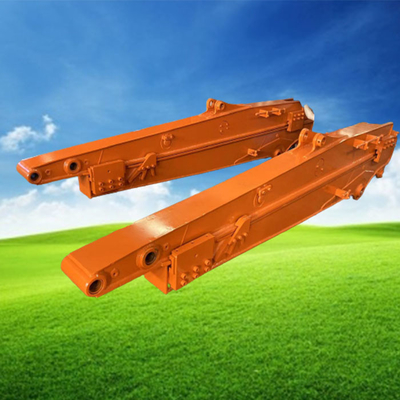

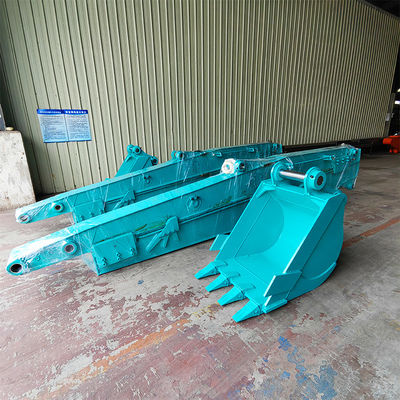

Cara kerjanya

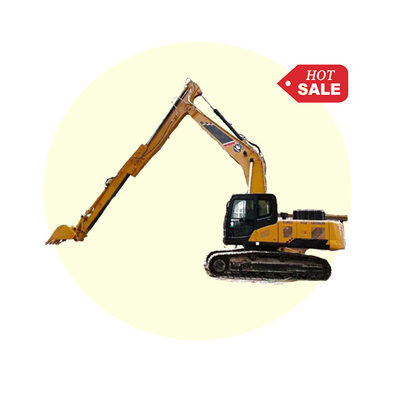

Lengan geser excavator diperpanjang dan ditarik kembali oleh balik dan balik silinder minyak, untuk mendapatkan radius penggalian yang lebih besar dan kedalaman penggalian.

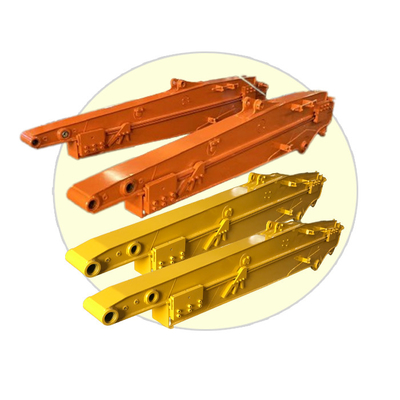

Lengan teleskopik luar terdiri dari dua bagian: lengan geser atas dan lengan tetap bawah.
Lengan geser bagian atas dipasang di atas lengan tetap bagian bawah, dan tubuh yang bergerak dibentuk ke atas dan ke bawah oleh rol dan rel di kedua sisi.
Dengan perluasan dan kontraksi silinder teleskopik, tubuh geser atas didorong maju dan mundur untuk bebas berkembang dan berkontraksi.
Struktur
Sebuah silinder teleskopik dipasang di lengan geser atas, tubuh silinder dipasangkan pada lengan tetap bawah, dan batang piston silinder dipasangkan pada lengan geser atas.
Komponen utamanya adalah: tubuh tetap, tubuh bergerak, slider, silinder teleskopik, dll.
Karakteristik
lengan geser kami tahan lama dan dapat melakukan pekerjaan berat dan menggali tanah keras. lengan geser memiliki struktur yang sederhana, tingkat kegagalan rendah, pemeliharaan yang mudah dan umur layanan yang lebih lama. pada dasarnya,jika lengan geser berada di bawah perawatan normal, slider hanya perlu diganti sekali setahun, dan masalah lain tidak perlu dipertimbangkan. lengan geser dapat digunakan untuk menggali diagonal atau dukungan.
Ton Excavator | (A) Panjang kerja maksimal lengan | (B) Tinggi penggalian maksimum | (C) Radius penggalian maksimum ((mm) | Volume ember ((cbm) | Counterweight ((Ton) |
12-15T | 5700 | 8000 | 10400 | 0.2-0.3 | |
20-25T | 9150 | 10100 | 13000 | 0.4-0.7 | |
20-25T | 11000 | 12300 | 15200 | 0.4-0.7 | 1-2T |
30-35T | 11000 | 12000 | 15800 | 0.6-0.9 | |
40-45T | 12100 | 16000 | 19200 | 0.8-1.3 |
(Sederhana untuk dirawat)
ZHONGHE sling arm mengadopsi anti wear nylin sliding plates daripada pulley tradisional, yang dapat diganti dengan cepat dan nyaman.
(Struktur geser yang kuat)
1Tutup bagian bawah lengan geser atas dan tutup bagian atas lengan pemasangan bawah keduanya 20 mm.
2Plat penutup dipotong dari seluruh bagian tetapi tidak diikat, sehingga lebih tegas dan tidak mudah berubah bentuk.
(Hindari kebocoran minyak)
Desain segel minyak ganda untuk tabung teleskopik built-in mencegah minyak hidrolik dari kebocoran, memperpanjang umur pakai tabung geser
(Umur panjang)
1Desain batas ganda silinder geser mencegah silinder goyang dan menarik.
2.Slider baja dilas antara skateboard untuk menahan keausan.
Pelayanan yang baik:
1- Dukungan online dalam 24 jam.
2- Pengumuman dukungan teknis video.
(insinyur kami telah berfokus pada boom excavator dan lampiran lebih dari 10 tahun)
3. boom excavator panjang harus dua / tiga pcs bersama untuk membuatnya fitable ke dalam kontainer untuk menghemat biaya pengiriman.
JARANTI
6 bulan untuk boom geser, 3 bulan untuk ember
